NIST SRM 3452 高温塞贝克系数标准(标准品) 主要用于 295 K 至 900 K 温度范围内的仪器验证和实验室间数据比较，以支持与基于热电的能量转换应用相关的材料和设备的研究、开发和生产.塞贝克系数是一个比例常数，它量化了将施加的温差转化为电势的热电能量 [1,2]。

规格：

SRM 3452 的一个单元是一个条形工件（标称尺寸为 2.5 mm x 2.5 mm x 14.0 mm），由 p 型硼掺杂多晶硅锗（标称成分为 Si80Ge20）制成。

认证值：

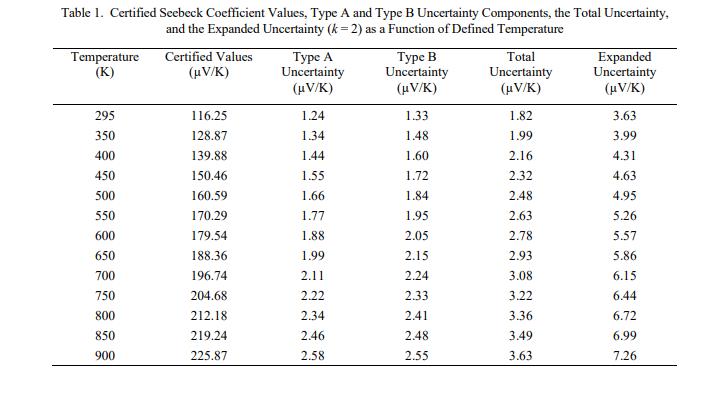

表 1 中提供了认证值。测量程序部分中描述的数据集用于使用开源软件环境进行统计计算、R [3] 和通用函数来确定认证的塞贝克系数值和测量不确定度对于线性模型 lm()。 NIST 认证值是 NIST 对其准确性有最高置信度的值，因为所有已知或可疑的偏差来源都已被调查或考虑 [4]。

来源、准备和分析

来源和制备：NIST SRM 3452 高温塞贝克系数标准(标准品) 包含 p 型硼掺杂多晶硅锗，标称成分为 Si80Ge20。使用摩擦化学和热压的组合生产直径 50 毫米、厚 18 毫米的铸锭。组成元素按原样使用，无需进一步纯化或改变。元素硅（纯度 99.999 %，粒状）、锗（纯度 99.999 %，3-9 毫米片）和硼（纯度 98 %，粉末）按化学计量量混合，并在惰性氩气气氛下使用机械合金化 11 小时高动力转子球磨机和不锈钢球。使用直流烧结对所得粉末进行热压

在 35 MPa 的单轴压力和 1420 K 下热处理 5 分钟。锭密度为 2.93 g/cm3，> 理论密度的 99%。使用天然蜂蜡固定锭，然后使用网状（平行线网）浆料磨料线锯将其切成平行六面体。 SRM 3452 的标称尺寸

为 2.5 毫米 x 2.5 毫米 x 14.0 毫米，以适应定制和商业仪器中更长的样品要求。所有平行六面体都使用退火淬火程序处理，通过在 25 kPa 氩气气氛下将工件密封在 16 mm 直径的石英安瓿中，在 1275 K 炉中浸泡 24 小时，然后迅速去除，以确保掺杂剂均匀再溶解到固溶体中并在冰水中淬火。

测量程序：塞贝克系数测量在定制开发的设备中进行 [10]。从 70 个单位批次中随机选择 6 个工件进行认证测量。塞贝克系数是在 295 K 和 900 K 之间的 295 K 和 900 K 之间的 50 K 间隔中的 13 个基准温度下使用微分法的准稳态条件测量的。在三次吹扫和回填循环 (99.999 % UHP He) 之后，在真空 (< 10-4 Pa) 下进行测量。在工件和每个钨电极之间插入石墨界面箔以增强热接触界面。然后使用定义的电流、速度和步进电机的转数在钨电极之间压缩工件和两个箔片插入物。这确保了施加到每个测量工件的压力是一致的。

根据 |SA – SV|，通过比较在大气压 (SA) 和真空 (SV) 下测量的塞贝克系数来验证热界面质量。 ≤ 0.5 uB，其中 uB 是 B 类测量不确定度分量（通常 << 0.4 μV/K）。进行电流-电压 (IV) 扫描以验证钨工件接触界面的欧姆行为，其中 IV 最小二乘拟合的 R2 ≥ 0.9999 并且 I = 0 时的电压偏移 < 0.5 µV。
