主要用途：

SRM 610 玻璃中的微量元素(标准品) 旨在促进玻璃中痕量元素化学分析方法的开发。添加到玻璃基体中的 61 种元素的标称质量分数范围为 100 mg/kg 至 500 mg/kg。

规格：

SRM 610 的一个单元由四个晶片组成，从手拉杆上切成 3 毫米厚。晶圆的横截面为椭圆形至圆形，标称直径为 12 毫米至 14 毫米。

制备和分析：

将 61 种微量元素添加到玻璃载体基质中，其标称成分为 72% SiO2、14% Na2O、12% CaO 和 2% Al2O3（质量分数）。表 4 中提供了已添加但未指定值的 37 种元素的列表。材料以棒状制备，然后切成薄片。在材料的制造上投入了大量精力，以确保在使用整个晶片时具有足够的均匀性，从而产生≤2%的相对测量重复性。每个晶片内存在空间异质性，这可能对微量分析技术的可重复性产生不利影响。使用表 5 中列出的分析方法分配值。

认证质量分数值：

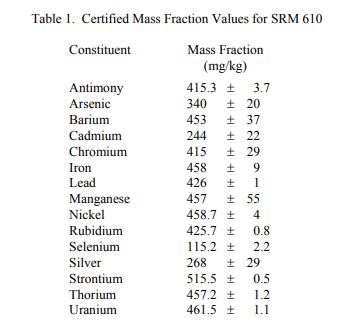

SRM 610 玻璃中的微量元素(标准品) 的 15 种元素的认证值在表 1 中报告为质量分数 [1]。 NIST 认证值是 NIST 对其准确性具有最高置信度的值，因为所有已知或可疑的偏差来源都已被调查或考虑在内 [2]。

参考值：

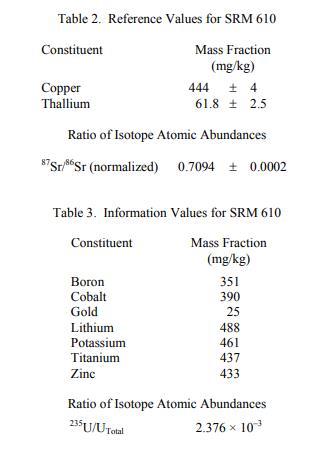

两种元素的参考值在表 2 中报告为质量分数 [1]。锶的标准化同位素原子比也包括在内。参考值是未经认证的值，是根据可用数据对真实值的最佳估计；但是，这些值不符合 NIST 的认证标准 [2]，并且提供了相关的不确定性，这些不确定性可能仅反映测量再现性，可能不包括所有不确定性来源，或者可能反映多种分析方法之间缺乏足够的统计一致性。

信息值：

七种元素的信息值在表 3 中报告为质量分数。还报道了铀 235 的原子分数。信息值被认为是 SRM 用户感兴趣的值，但没有足够的信息来评估与值相关的不确定性 [2]。

处理、储存和使用说明

要将分析测定与认证值联系起来，建议的最小样品量为 250 mg。使用前应清洁每个晶片表面。要准备用于分析的晶片，请用乙醇将其擦拭干净，然后在稀 (1:10) HNO3 中对其进行温和的表面清洁（非蚀刻）。建议进行酸洗，以去除使用铜结合金刚石砂轮进行切割时可能造成的铜污染。 SRM 610 玻璃中的微量元素(标准品) 应存放在其原始容器中，置于阴凉干燥的地方。
